垂直行業解決方案板卡
無線電射頻行業
RFSOM集成硬件和軟件,幫助您提供高性能無線接收器系統的原型，并進行空口信號采集和分析。此外RFSOM采用射頻直接采樣結構，帶有八個獨立的發射器和接收器通道。它集成可編程的Xilinx RFSoC FPGA最小系統，支持軟件無線電開發架構，具備大帶寬和大規模運算處理能力，可用于無線通信原型驗證、頻譜監測、信號智能及寬帶采集記錄等應用程序。RFSOM還配備了19.2 MHz恒溫晶體振蕩器(OCXO)參考時鐘，提高了頻率精度和同步性。
·5G FR1/FR2射頻和基帶
·相控陣系統
·雷達系統
·軟件無線電
·頻譜監測
·醫療系統
前沿應用開發的
理想RF測試平臺
ARM、可編程邏輯以及高信號處理帶寬進行深度結合
·4GB
PS 端 DDR4
·2GB
PL 端 DDR4
·1Gb
QSPI FLASH
·28.21Gb/s
8個GTY
·5GSPS
8個 14bit ADC
·9.85GSPS
8個 14bit DAC
應用領域
5G 及 LTE 無線技術
通過 Zynq RFSoC，無線基礎設施制造商可實現顯著 的占板面積及功耗減少，這對 Massive MIMO 部署至 關重要。
遠程 PHY 支持有線電視接入
Zynq UltraScale + RFSoC 可幫助有線電視接入多服務 運營商 (MSO) 通過遠程 PHY 節點將 PHY層處理移至 離家更近的地方，從而可提高網絡容量。
相控陣?yán)走_(dá)/數字陣?yán)走_(dá)
作為面向可擴展、多功能、相控陣?yán)走_(dá)的單芯片 TRX 解決方案，Zynq UltraScale+ RFSoC 能夠在預警場景 下實現低時延收發，獲得最佳響應時間。
測試與測量
設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直 接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為 信號生成和信號分析構建高速度的多功能儀器。
衛星通信
設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直 接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為 信號生成和信號分析構建高速度的多功能儀器。

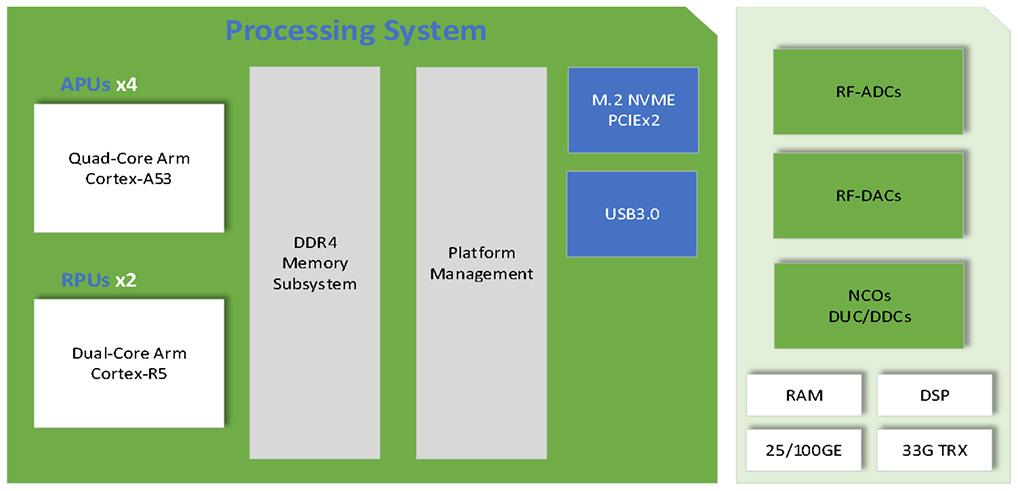

RFSOM系列硬件結構
Xilinx Zynq UltraScale+ FPGA 的可編程邏輯部分的 FPGA 資源可提供高吞吐量數字信號處理 (DSP) 和 IP 核，例如數字上/下變頻 (DUC/DDC) 內核。通過軟件無線電開發架構應用程序編程接口和 FPGA 基礎架構更容易實現 FPGA 加速。這有助于您快速啟動和運行，以便您可以專注于增值 IP。用于快速傅立葉變換 (FFT) 和有限脈沖響應 (FIR) 濾波器等常用功能的FPGA系統是一個很好的起點。然后，您可以使用首選的硬件描述語言 (HDL) 將自己的 IP 塊添加到模塊化架構中除了系統的 FPGA 架構部分，Xilinx UltraScale+ RFSoC 還配備了四個板載應用處理單元 (APU) 和兩個實時處理單元 (RPU)，適用于需要板載嵌入式操作系統進行獨立操作的應用
ACRF47可以支持AD/DA通道全差分引出，用戶可根據需要定義射頻調理電路，支持直流、交流耦合，支持PA、LNA放大器調理電路。也可以支持選配射頻前端，支持Lo變頻器、雙工器、PA、LNA等。
功能接口

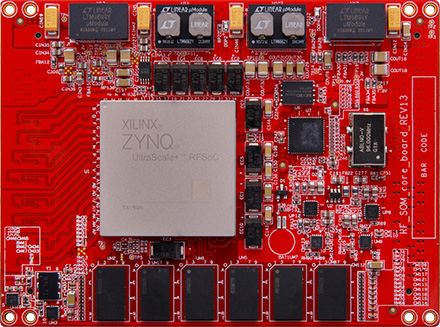

·核心板

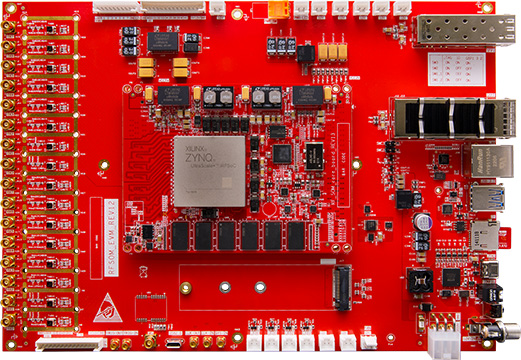

·開發板
*對應開發板 AXRF47,點擊了解詳情>>
FPGA主要接口與資源
核心配置：
· ZU47DR 射頻片上系統 (RFSoC) 的一體化器件
· 具有內置數字上下變頻和插值抽取功能
· 支持8路發送，8路接收
SOM最小系統：
模擬RFMC連接器
1. ADC/DAC全差分引出，支持直流or交流耦合
2. VCM引出支持設定共模電平
數字RFMC連接器
1. GTY引出，支持PCIE4.0X8速率傳輸
2. MIO引出，支持?jǐn)U展以太網、USB等外設接口，支持外設電平
3. GTR引出，支持?jǐn)U展sata/pcie硬盤等存儲接口，支持外設電平
4. HD IO引出，支持外設電平
高速緩存
1. PL DDR4 32bit單通道DDR4緩存支持2600MHz，2GB容量
2. PS DDR4 64bit單通道DDR4緩存支持2133MHz，4GB容量
3. QSPI flash，1Gb容量
調試接口
1. JTAG引出
2. 復位信號引出
級聯接口 ：
· 內建LMK04828專用時鐘電路
· 集成19.2MHz OCXO
· 外時鐘同步
· 觸發同步
· SYSREF同步
供電 ：
· 5V單電源
· 散熱片內嵌風扇
· 典型功耗，運行50%邏輯，8TX&8RX，TBD Watt
采樣率支持 ：
· API支持30.72/61.44/122.88/245.76/491.52/983.04MHz實時 帶寬（最大可支持2.5GHz帶寬）
產品參數
核心板主要參數
核心板
ACRF47
FPGA 型號
XCZU47DR-2FFVE1156I
內核 CPU
Quad-core ARM Cortex-A53, MPCore
Dual-core ARM Cortex-R5F, MPCore
內存
PS 端 DDR4，4GB
PL 端 DDR4，2GB
14 bit 5.0GSPS RF-ADC
8
14 bit 9.85GSPS RF-DAC
8
Decimation/ interpolation
1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x
GTY / GTR
PL 端 GTY 8個，PS 端 GTR 4個
System Logic Cell
930K
CLB LUTs
425K
Max.Dist.RAM
13.0Mb
Total Block RAM
38.0Mb
UltraRAM
22.5Mb
DSP Slices
4272
PCIe Gen4 x8
1
射頻指標測試

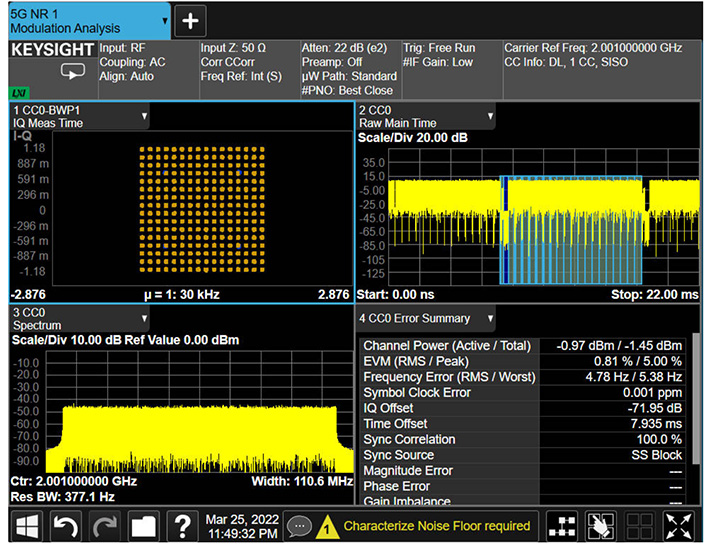

發射EVM：典型頻段下，EVM優于1%

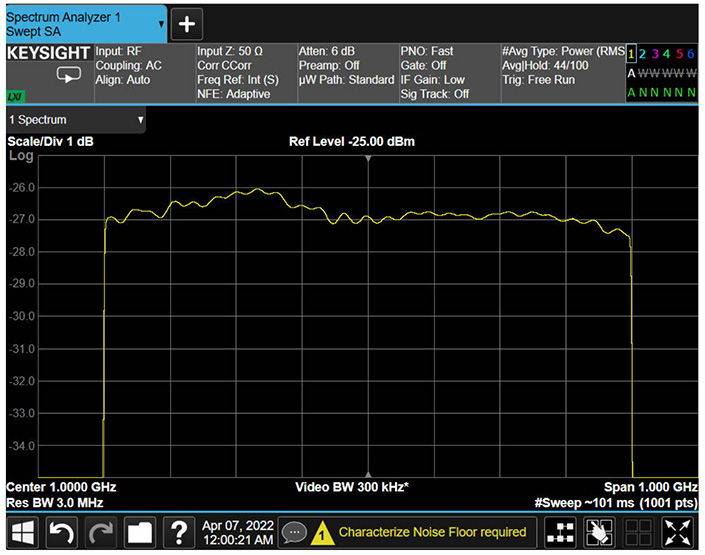

平坦度：1GHz帶寬下輸出平坦度
相位噪聲
包裝清單
FPGA 核心板
1 塊
結構尺寸
尺寸大小
115mm x 85mm
疊層數量
核心板14層 PCB板設計，預留獨立電源層和GND層

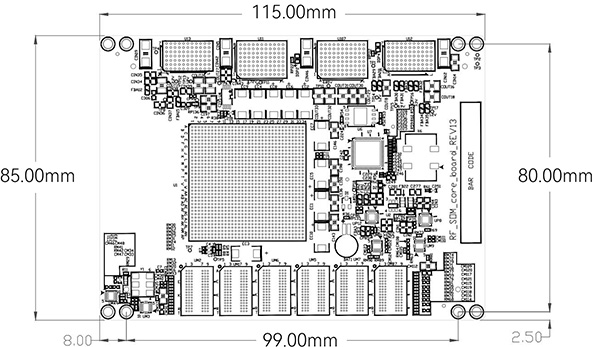

核心板結構尺寸圖

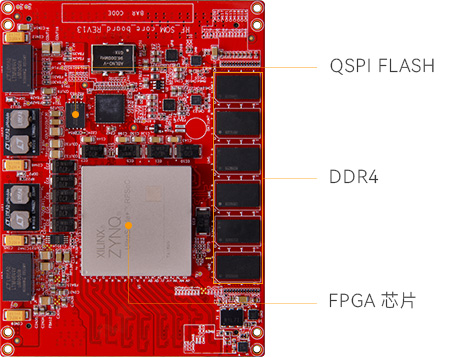

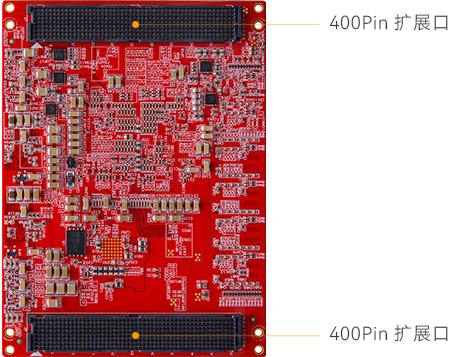

核心板硬件結構
板卡RFSOC最小系統組成，擴展IO全部引出
